相控阵系统和波束赋形

相控阵系统通过调节天线阵列中每个天线单元的相位和幅度来实现波束赋形。这个过程的核心在于利用干涉原理,使得信号在特定方向上相互叠加,从而形成一个强波束,同时在其他方向上相互抵消,以减少干扰。下面详细解释这个过程:

1. 相位调节

1.1 基本原理

相控阵系统通过调节每个天线单元的相位,使得各单元发出的信号在目标方向上相位一致,从而在该方向上相互叠加,形成一个强波束。

1.2 数学描述

假设有一个线性相控阵天线,由N个天线单元组成,单元间距为d,信号波长为λ。目标方向为θ。第n个天线单元的相位偏移为φ_n为了使信号在目标方向θ上相位一致,必须满足以下条件:


其中,n为单元编号(从1N),d为单元间距,λ为信号波长。

通过调节每个天线单元的相位,使得这些单元在目标方向上发出的信号相位一致,从而在该方向上相互叠加,形成一个强波束。

1.3 实现方法

数字移相器:使用数模转换器(DAC)和数字移相器,实现精确的相位控制。

模拟移相器:使用模拟移相器和电压控制相移器(VCP),实现相位调节。

2. 幅度调节

2.1 基本原理

除了相位调节,幅度调节也在波束赋形中起到重要作用。通过调节每个天线单元的幅度,可以控制波束的形状和副瓣水平,从而优化波束特性。

2.2 数学描述

假设每个天线单元的幅度权重为A_n,通过调节这些权重,可以控制波束的形状。常见的幅度分布包括均匀分布、余弦分布、切比雪夫分布等。

例如,余弦分布的幅度权重可以表示为:


其中,n为单元编号(从1N),N为天线单元总数。

2.3 实现方法

数字幅度控制:使用数模转换器(DAC)和可变增益放大器(VGA),实现精确的幅度控制。

模拟幅度控制:使用可变电阻和可变增益放大器(VGA),实现幅度调节。

3. 波束赋形过程

3.1 确定目标方向

首先,确定目标波束方向θ,这是波束赋形的目标方向。

3.2 计算相位和幅度

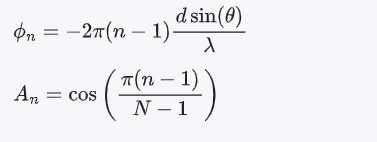

根据目标方向θ,计算每个天线单元的相位偏移和幅度权重:


3.3 调节相位和幅度

通过相位控制器和幅度控制器,调节每个天线单元的相位和幅度,使其达到计算的值。

3.4 信号发射和接收

发射信号:调节后的信号通过天线单元发射,在目标方向上形成一个强波束。

接收信号:接收信号通过天线单元接收,并进行相应的信号处理。

4. 实际应用中的示例

示例:设计一个16单元的线性相控阵天线,用于30°方向的波束赋形

天线阵列设计:

选择16个微带天线单元,排列成线性阵列,单元间距为λ/2

相位和幅度计算:

目标方向θ = 30°

计算每个天线单元的相位偏移:


计算每个天线单元的幅度权重(例如使用余弦分布):


相位和幅度调节:

使用相位控制器调节每个天线单元的相位,使其达到计算的相位偏移。

使用幅度控制器调节每个天线单元的幅度,使其达到计算的幅度权重。

信号处理:

对发射信号进行滤波和放大,确保信号质量。

对接收信号进行滤波和放大,提取有用信号。

系统校准:

进行硬件校准,修正相位和幅度偏差。

考虑环境因素进行校准,确保系统在不同环境下的稳定性。

5. 总结

相控阵系统通过精确调节天线单元的相位和幅度,实现波束赋形,形成强波束并抑制干扰。这一过程依赖于精确的相位和幅度计算,以及高效的控制和信号处理技术。通过上述步骤,可以实现高性能的相控阵天线系统,广泛应用于雷达、通信和电子战等领域。
