ARM开发之hello world 串口打印
一、实验目的
新建FPGA开发工程，然后调用原语输出单端信号转差分信号逻辑输出。差分信号输出逻辑为：输入一个信号，输出互为相反的两个信号。
二、ZYNQ工程建立
三、新建bd以及ZYNQ处理器IP调用

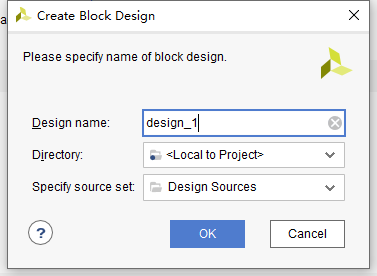

新建bd文件
添加IP模块

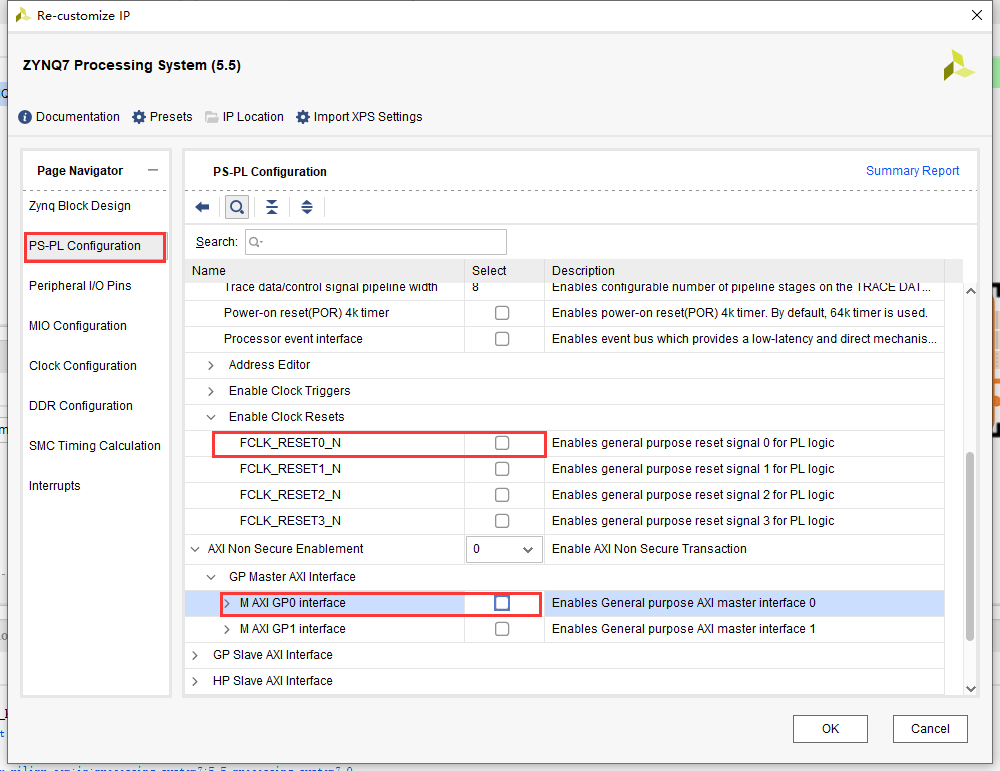

双击打开配置模式，在PS-PL Configuration->general->Enable Clock Resets,（找不到请右边下拉菜单） 取消勾选 FCLK_RESET_N。Zynq提供了四个对外输出的复位信号，低有效。我们不需要，因 为我们本例程没有FPGA部分设计。然后在general->AXI non secure enablement->GP Master AXI interface下，取消掉M AXI GP0 interface。这里我们也没有任何用到连接其他 模块的总线接口，所以也不需要。

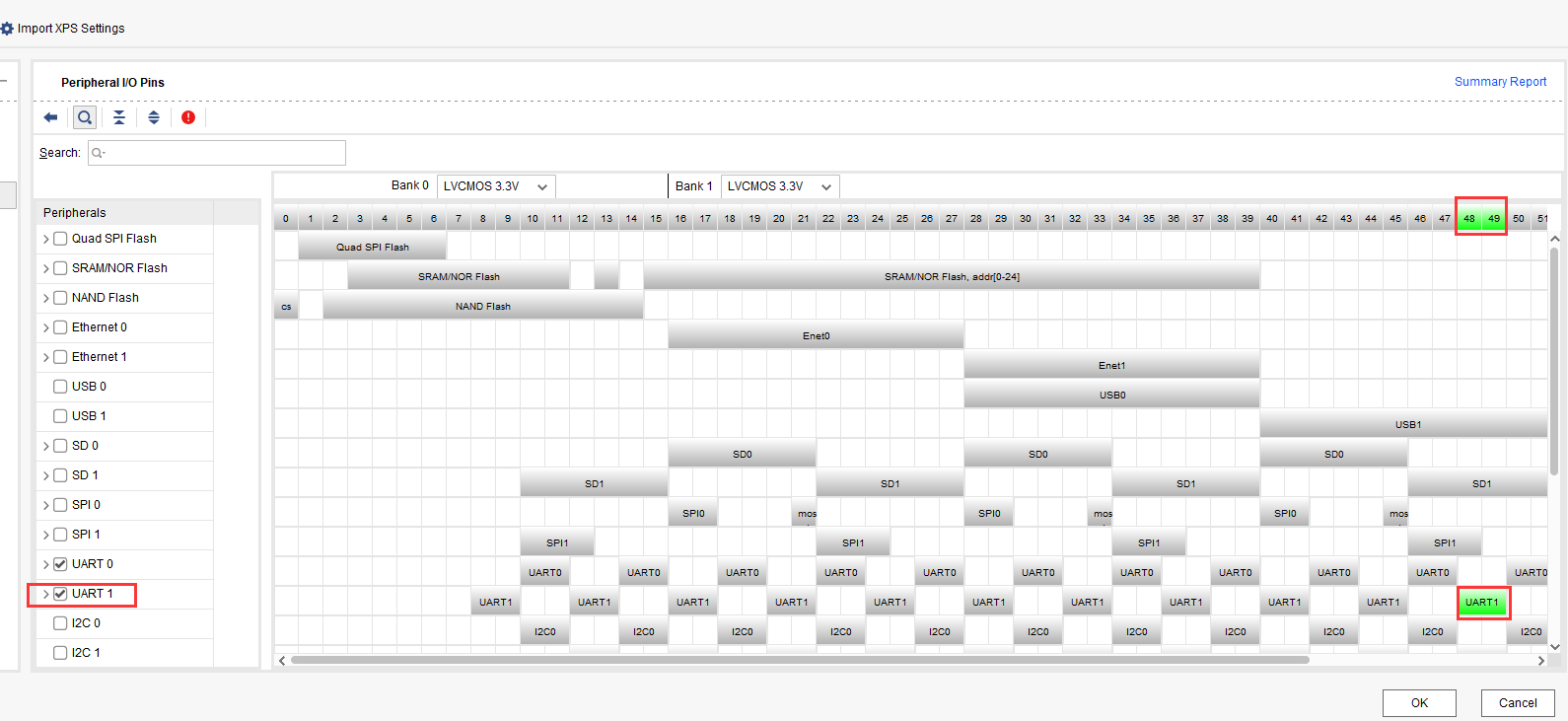

在Peripheral I/O Pins下，我么找到串口1，因为我们要用到串口打印信息，我们 勾选上，再将IO界面往右拉，确认是48,49管脚：
Clock configuration下，PL Fabric clocks，有四个对外提供的时钟。这四个也是给 FPGA提供的，我么也不需要，将其勾选掉

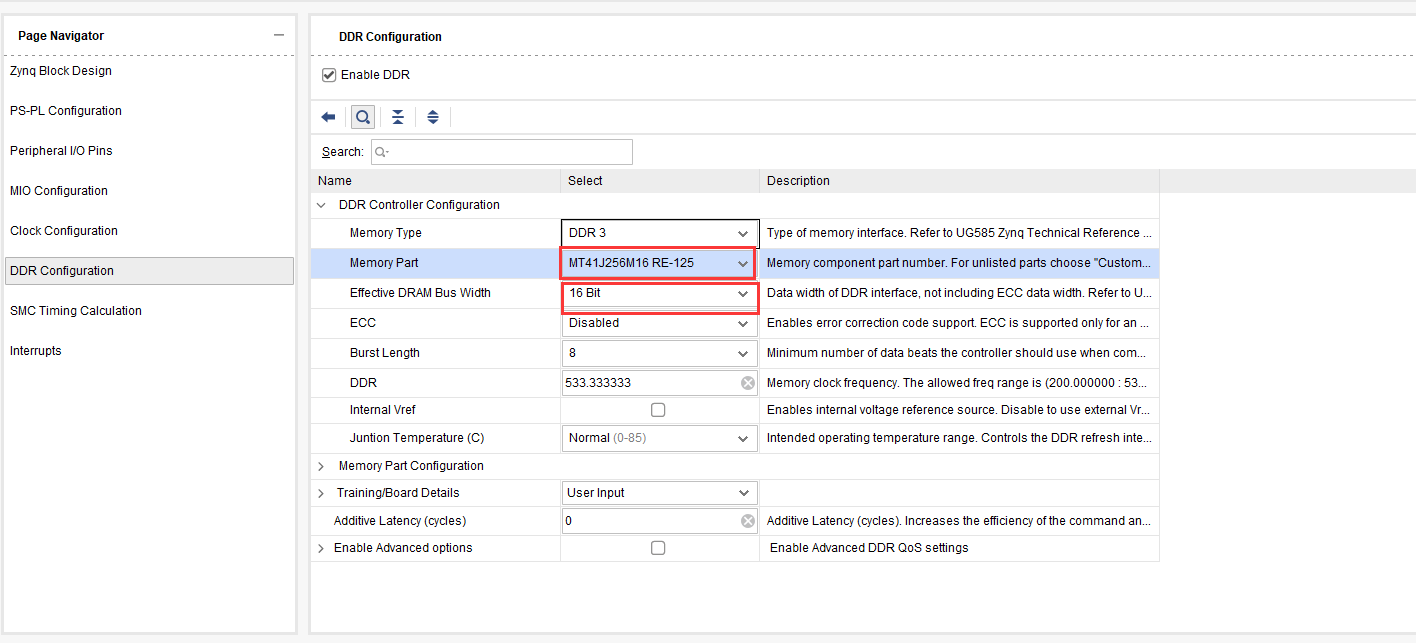

DDR3配置，程序运行是在DDR3上运行，所以不能配置错误。这里我们配置型号和位 宽如下图所示，型号是MT41J256M16 RE-125,位宽是16位。请一定要确认，否则程序无法 运行或下载到DDR3上。

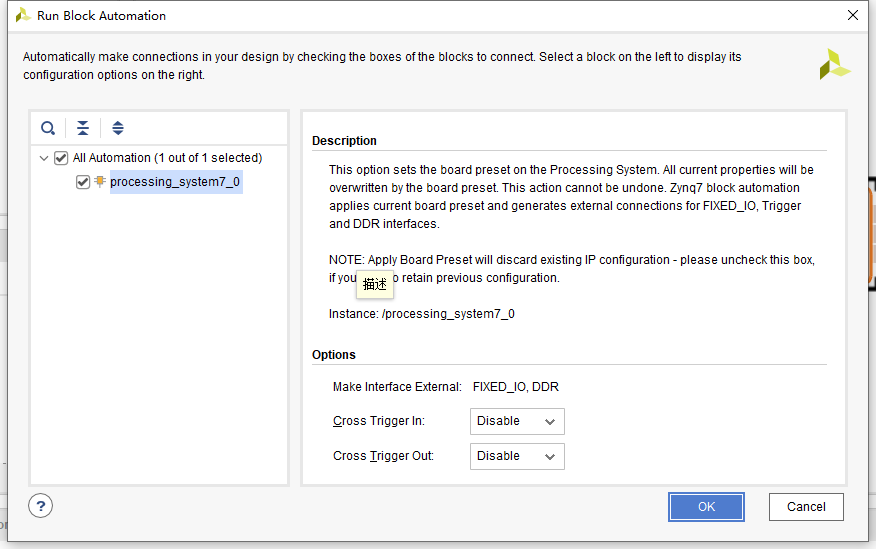

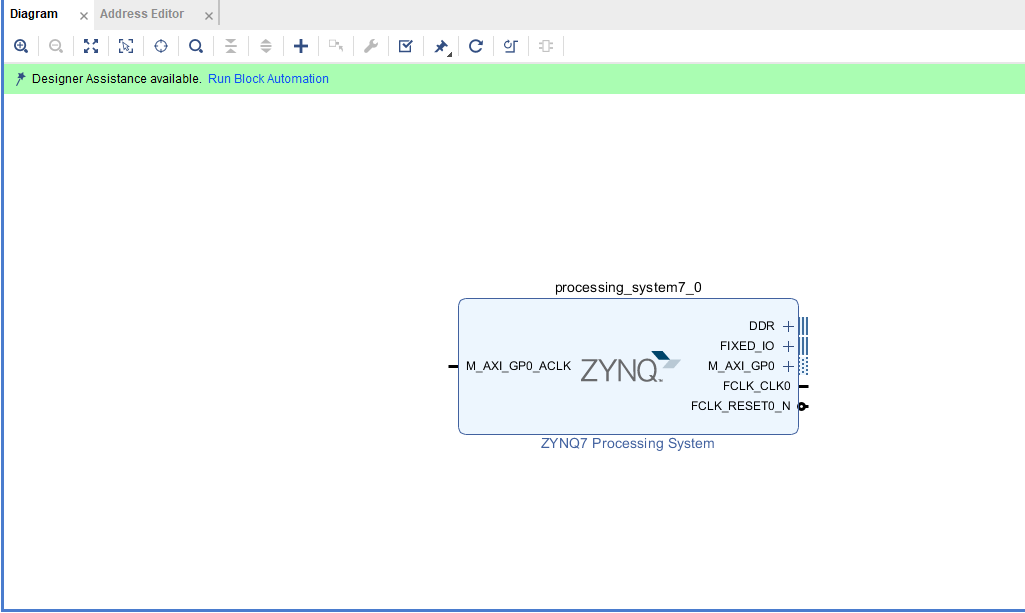

7. 最后点击OK完成设置。回到Diagram界面，我们点击Diagram上方的Run Block Automation进行自动模块连接操作：
8. 点击OK

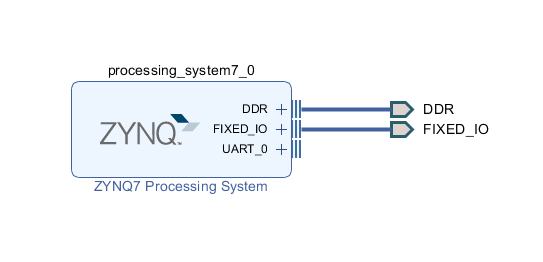

9. 最后，模块自动将接口信号和DDR3信号印出来，表示这些信号是连接到芯片外部。我们都知道，DDR3是一种内存芯片，是跟芯片通过数据线，地址线，控制线和时钟线连接的，通过这些信号读写。

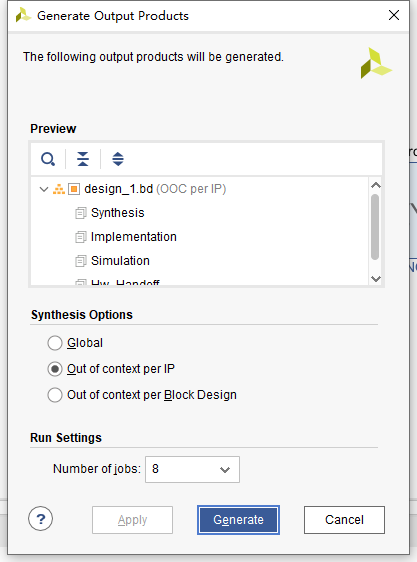

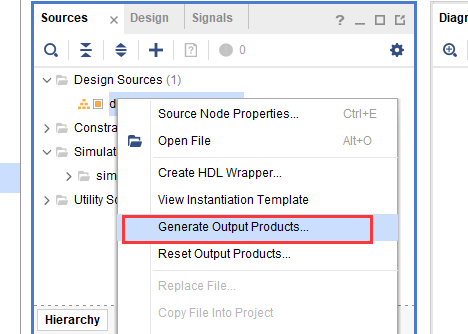

10 .回到Sources，我们在Design_1右键，点击Generate Output Products输出生成相关文件。包括bd图表文档里面所有IP核的例化硬件代码文件，仿真相关文件等。
11.点击 Generate

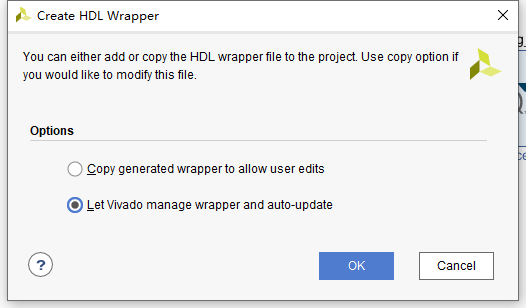

12.等待生成完成之后，我们再次design_1图表文件右键点击Create HDL Wrapper自动创建工程的顶层例化文件。
13.点击OK

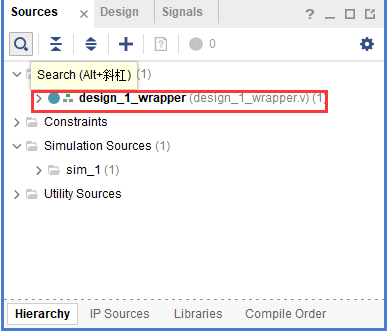

14. 生成了顶层的.v文件

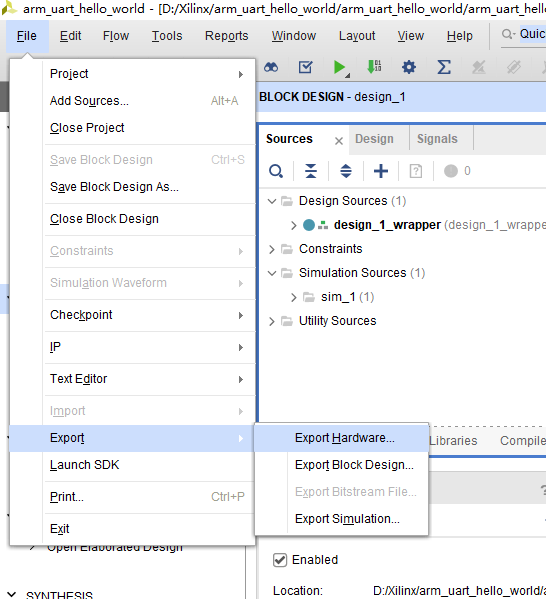

15. 最后，我们导出硬件描述文件。这个文件在后面的软件SDK环境中需要用到，也是整个软 件代码的硬件核心文件。File->Export->Export Hardware:
四、SDK下的代码开发

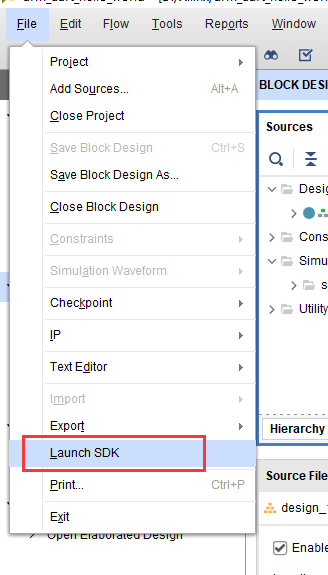

1. 启动SDK，在工具栏File ->Launch SDK启动

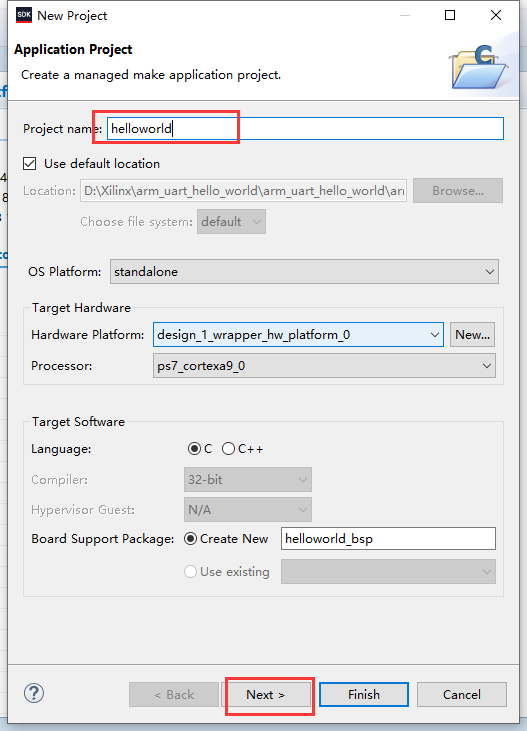

2. 接着我们创建一个helloword的application工程。我们点击左上角工具栏File->New- >Application Project,工程名helloword，其余不变，点击Next:

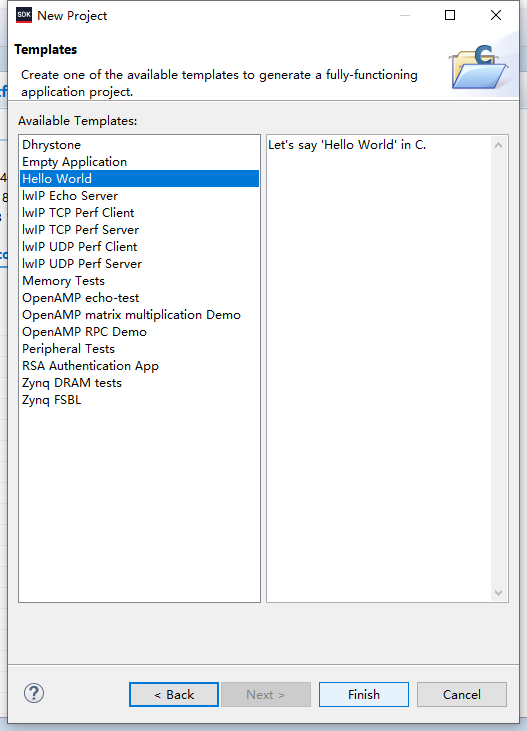

3. 选择hello world，点击finish
4.自动创建了一个bsp的支持包工程

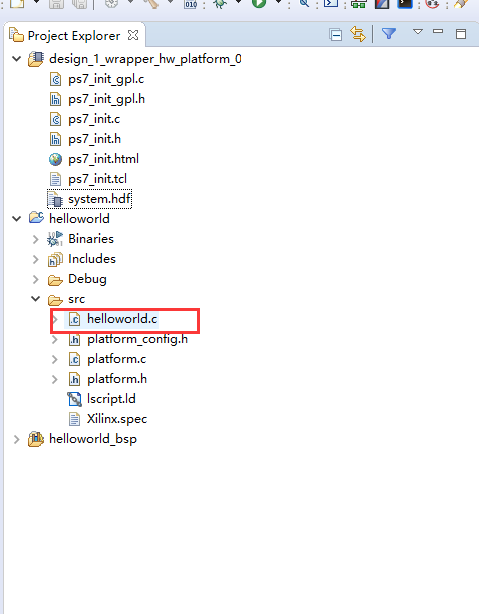

5.接着调试helloworld，将两个USB接上电脑，然后选择helloworld工程，点击虫子符号

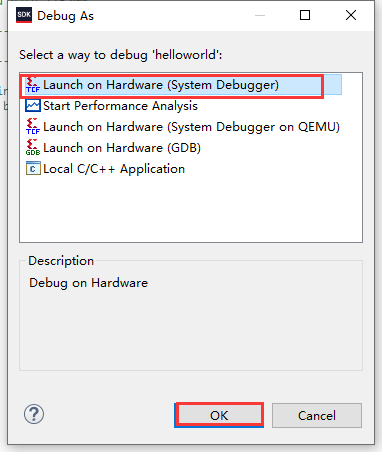

6.选择第一个点击OK，接着点击yes

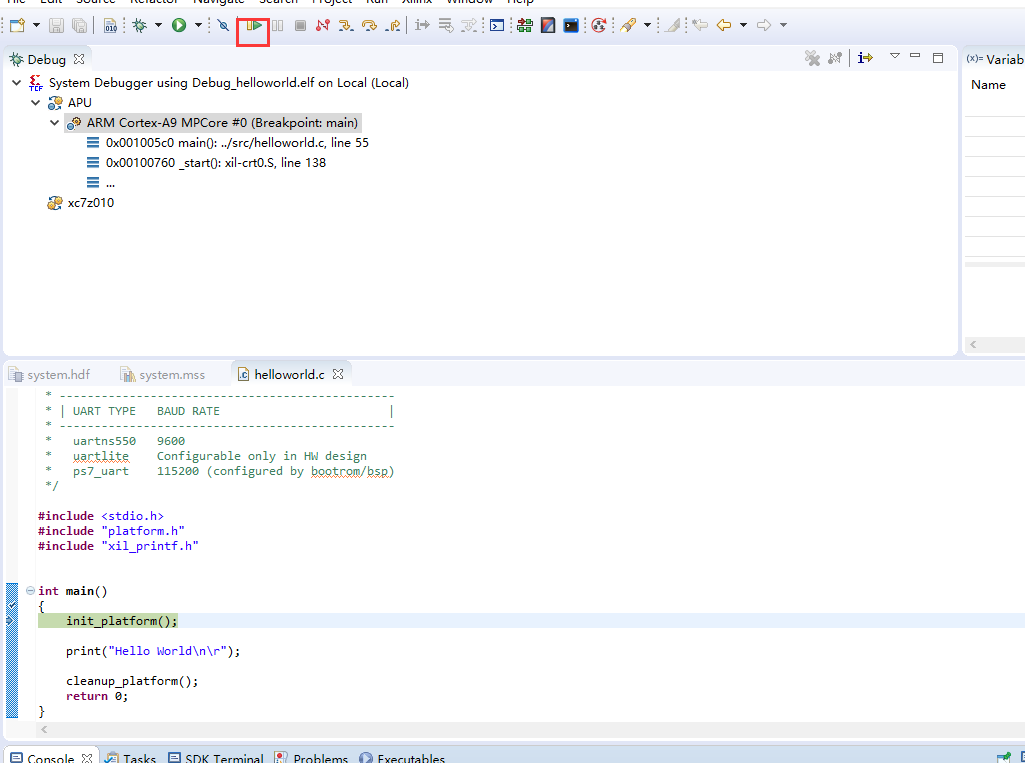

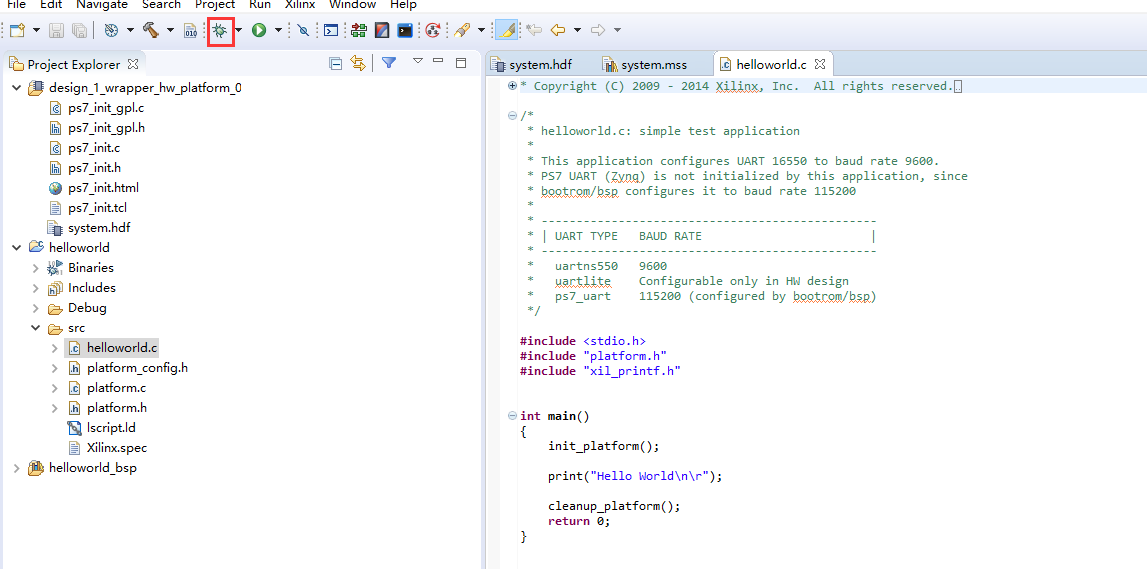

7.弹出debug界面，看到helloworld.c函数，现在还未开始运行，只是说明可以正常debug

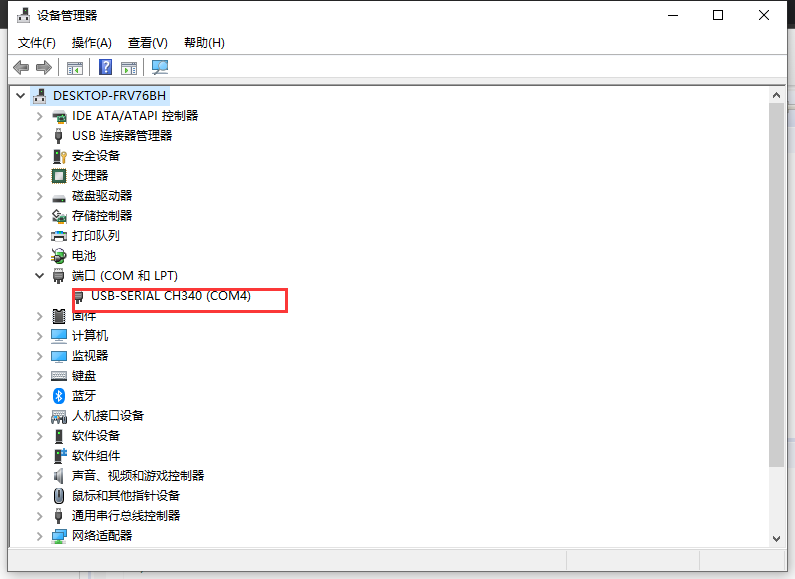

8.接下来，我们先在我的电脑->右键属性->设备管理器查看下串口号

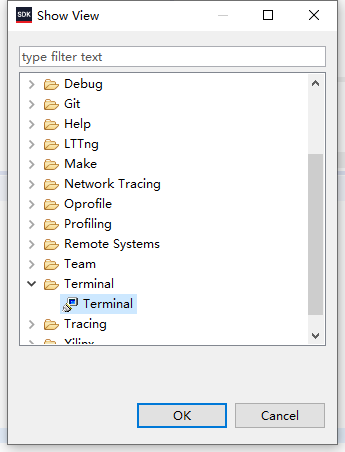

9.记住这个串口号，关闭设备管理器，回到我们的SDK得DEBUG 界面。我们接着使用SDK自带的串口工具。工具栏的Window->Show View->Other,我们下拉找到 Terminal选中然后点击OK:

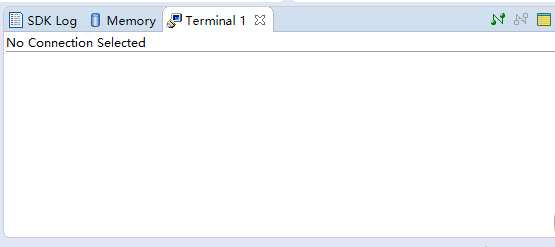

10.右下方就出现了我们的terminal窗口界面

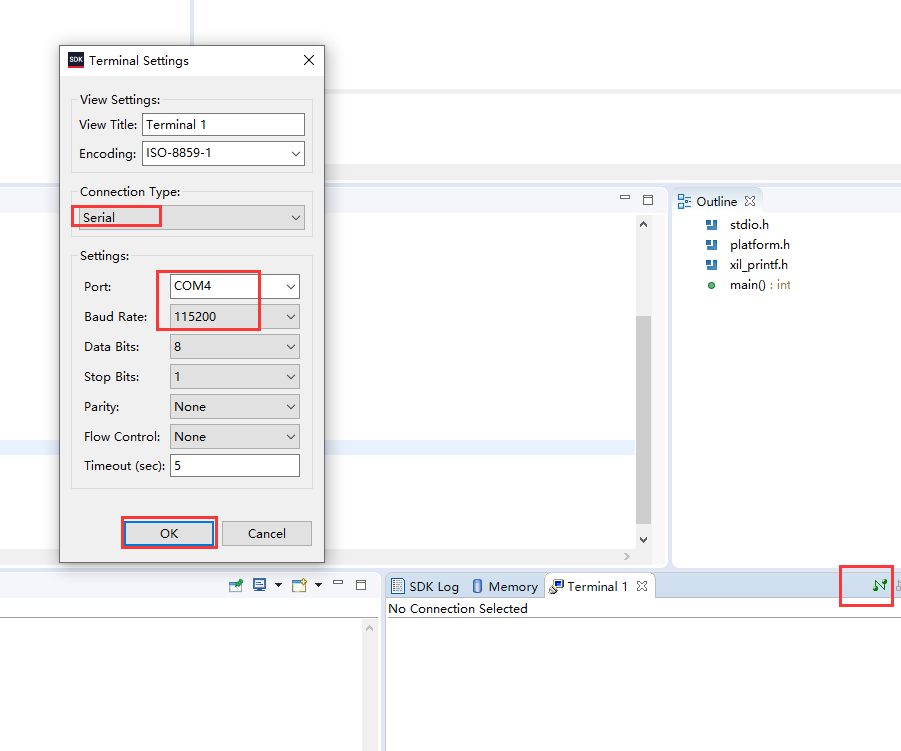

11.我们点击terminal上面左边第一个绿色的符号打开串口连接。第一次打开需要设置，自动弹出 设置界面,我们设置好连接方式为serial，串口号COM4,波特率115200最后点击OK：

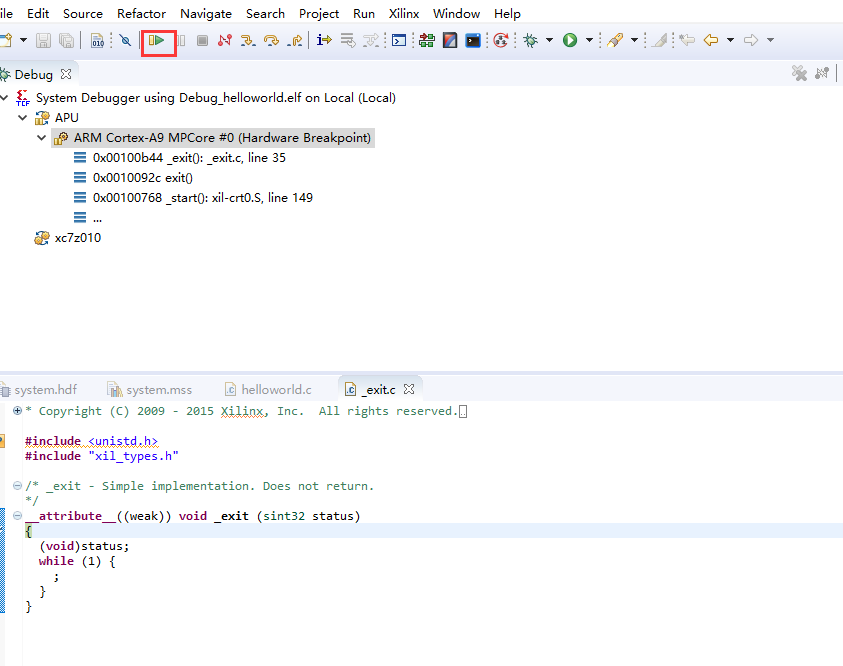

12.串口就连接好了。我们点击工具栏下方的启动运行按钮运行。由于代码输出helloword打印 之后就退出，CPU自动会进入一个exit函数中，然后自动停止运行。点击了启动运行按钮之后，按钮自动又变回原来状态。右下方的termal就出现了我们的helloword输出。
