主要特性

1. 可采用 3 种不同的方式进行设计建模:行为级描述——使用过程化结构建模;数据流描述——使用连续赋值语句建模;结构化方式——使用门和模块例化语句描述。

2. 两类数据类型:线网(wire)数据类型与寄存器(reg)数据类型,线网表示物理元件之间的连线,寄存器表示抽象的数据存储元件。

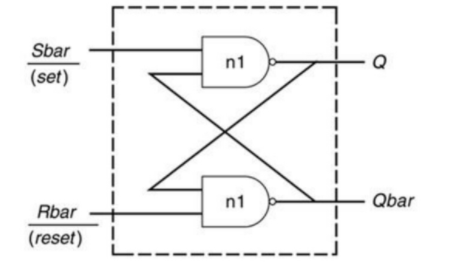

3. 能够描述层次设计,可使用模块实例化描述任何层次。

4. 用户定义原语(UDP)创建十分灵活。原语既可以是组合逻辑,也可以是时序逻辑。

5. 可提供显示语言结构指定设计中的指定端口到端口的时延,以及路径时延和时序检查。

6. Verilog 支持其他编程语言接口(PLI)进行进一步扩展。PLI 允许外部函数访问 Verilog 模块内部信息,为仿真提供了更加丰富的测试方法。

7. 同一语言可用于生成模拟激励和指定测试的约束条件。

8. 设计逻辑功能时,设计者可不用关心不影响逻辑功能的因素,例如工艺、温度等。

主要应用

专用集成电路(ASIC),就是具有专门用途和特殊功能的独立集成电路器件。

Verilog 作为硬件描述语言,主要用来生成专用集成电路。

主要通过 3 个途径来完成:

1、可编程逻辑器件

FPGA 和 CPLD 是实现这一途径的主流器件。他们直接面向用户,具有极大的灵活性和通用性,实现快捷,测试方便,开发效率高而成本较低。

2、半定制或全定制 ASIC

通俗来讲,就是利用 Verilog 来设计具有某种特殊功能的专用芯片。根据基本单元工艺的差异,又可分为门阵列 ASIC,标准单元 ASIC,全定制 ASIC。

3、混合 ASIC

主要指既具有面向用户的 FPGA 可编程逻辑功能和逻辑资源,同时也含有可方便调用和配置的硬件标准单元模块,如CPU,RAM,锁相环,乘法器等。

设计方法

Verilog 的设计多采用自上而下的设计方法(top-down)。即先定义顶层模块功能,进而分析要构成顶层模块的必要子模块;然后进一步对各个模块进行分解、设计,直到到达无法进一步分解的底层功能块。这样,可以把一个较大的系统,细化成多个小系统,从时间、工作量上分配给更多的人员去设计,从而提高了设计速度,缩短了开发周期。

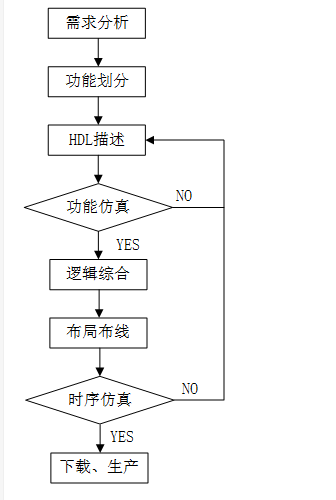

设计流程


编译指令

`define

在编译阶段,`define 用于文本替换,类似于 C 语言中的 #define。

一旦 `define 指令被编译,其在整个编译过程中都会有效。

`include

使用 `include 可以在编译时将一个 Verilog 文件内嵌到另一个 Verilog 文件中。

`timescale

在 Verilog 模型中,时延有具体的单位时间表述,并用 `timescale 编译指令将时间单位与实际时间相关联。

该指令用于定义时延、仿真的单位和精度,

`resetall

该编译器指令将所有的编译指令重新设置为缺省值。

`resetall 可以使得缺省连线类型为线网类型。

当 `resetall 加到模块最后时,可以将当前的 `timescale 取消防止进一步传递,只保证当前的 `timescale 在局部有效,避免 `timescale 的错误继承。

`celldefine, `endcelldefine

这两个程序指令用于将模块标记为单元模块,他们包含模块的定义。例如一些与、或、非门,一些 PLL 单元,PAD 模型,以及一些 Analog IP 等。

`unconnected_drive, `nounconnected_drive

在模块实例化中,出现在这两个编译指令间的任何未连接的输入端口,为正偏电路状态或者为反偏电路状态。

时延, 惯性时延

连续赋值延时语句中的延时,用于控制任意操作数发生变化到语句左端赋予新值之间的时间延时。

时延一般是不可综合的。

寄存器的时延也是可以控制的。

连续赋值时延一般可分为普通赋值时延、隐式时延、声明时延。

initial, always

过程结构语句有 2 种,initial 与 always 语句。它们是行为级建模的 2 种基本语句。

一个模块中可以包含多个 initial 和 always 语句,但 2 种语句不能嵌套使用。

这些语句在模块间并行执行,与其在模块的前后顺序没有关系。

但是 initial 语句或 always 语句内部可以理解为是顺序执行的(非阻塞赋值除外)。

每个 initial 语句或 always 语句都会产生一个独立的控制流,执行时间都是从 0 时刻开始。

initial语句

initial 语句从 0 时刻开始执行,只执行一次,多个 initial 块之间是相互独立的。

如果 initial 块内包含多个语句,需要使用关键字 begin 和 end 组成一个块语句。

如果 initial 块内只要一条语句,关键字 begin 和 end 可使用也可不使用。

initial 理论上来讲是不可综合的,多用于初始化、信号检测等。

always 语句

与 initial 语句相反,always 语句是重复执行的。always 语句块从 0 时刻开始执行其中的行为语句;当执行完最后一条语句后,便再次执行语句块中的第一条语句,如此循环反复。

由于循环执行的特点,always 语句多用于仿真时钟的产生,信号行为的检测等。

阻塞赋值,非阻塞赋值,并行

过程性赋值是在 initial 或 always 语句块里的赋值,赋值对象是寄存器、整数、实数等类型。

这些变量在被赋值后,其值将保持不变,直到重新被赋予新值。

连续性赋值总是处于激活状态,任何操作数的改变都会影响表达式的结果;过程赋值只有在语句执行的时候,才会起作用。这是连续性赋值与过程性赋值的区别。

Verilog 过程赋值包括 2 种语句:阻塞赋值与非阻塞赋值。

阻塞赋值

阻塞赋值属于顺序执行,即下一条语句执行前,当前语句一定会执行完毕。

阻塞赋值语句使用等号 = 作为赋值符。

非阻塞赋值

非阻塞赋值属于并行执行语句,即下一条语句的执行和当前语句的执行是同时进行的,它不会阻塞位于同一个语句块中后面语句的执行。

非阻塞赋值语句使用小于等于号 <= 作为赋值符。

时延控制

基于时延的时序控制出现在表达式中,它指定了语句从开始执行到执行完毕之间的时间间隔。

时延可以是数字、标识符或者表达式。

根据在表达式中的位置差异,时延控制又可以分为常规时延与内嵌时延。

常规时延

遇到常规延时时,该语句需要等待一定时间,然后将计算结果赋值给目标信号。

格式为:#delay procedural_statement,

内嵌时延

遇到内嵌延时时,该语句先将计算结果保存,然后等待一定的时间后赋值给目标信号。

当延时语句的赋值符号右端是常量时,2 种时延控制都能达到相同的延时赋值效果。

当延时语句的赋值符号右端是变量时,2 种时延控制可能会产生不同的延时赋值效果。

边沿触发事件控制

在 Verilog 中,事件是指某一个 reg 或 wire 型变量发生了值的变化。

基于事件触发的时序控制又主要分为以下几种。

一般事件控制

事件控制用符号 @ 表示。

语句执行的条件是信号的值发生特定的变化。

关键字 posedge 指信号发生边沿正向跳变,negedge 指信号发生负向边沿跳变,未指明跳变方向时,则 2 种情况的边沿变化都会触发相关事件。

命名事件控制

用户可以声明 event(事件)类型的变量,并触发该变量来识别该事件是否发生。命名事件用关键字 event 来声明,触发信号用 -> 表示。

敏感列表

当多个信号或事件中任意一个发生变化都能够触发语句的执行时,Verilog 中使用"或"表达式来描述这种情况,用关键字 or 连接多个事件或信号。这些事件或信号组成的列表称为"敏感列表"。当然,or 也可以用逗号 , 来代替。

电平敏感事件控制

前面所讨论的事件控制都是需要等待信号值的变化或事件的触发,使用 @+敏感列表 的方式来表示的。

Verilog 中还支持使用电平作为敏感信号来控制时序,即后面语句的执行需要等待某个条件为真。Verilog 中使用关键字 wait 来表示这种电平敏感情况。

顺序块,并行块,嵌套块,命名块,disable

Verilog 语句块提供了将两条或更多条语句组成语法结构上相当于一条一句的机制。主要包括两种类型:顺序块和并行块。

顺序块

顺序块用关键字 begin 和 end 来表示。

顺序块中的语句是一条条执行的。当然,非阻塞赋值除外。

顺序块中每条语句的时延总是与其前面语句执行的时间相关。

在本节之前的仿真中,initial 块中的阻塞赋值,都是顺序块的实例。

并行块

并行块有关键字 fork 和 join 来表示。

并行块中的语句是并行执行的,即便是阻塞形式的赋值。

并行块中每条语句的时延都是与块语句开始执行的时间相关。

while, for, repeat, forever

Verilog 循环语句有 4 种类型,分别是 while,for,repeat,和 forever 循环。循环语句只能在 always 或 initial 块中使用,但可以包含延迟表达式。

deassign,force,release

过程连续赋值是过程赋值的一种。这种赋值语句能够替换其他所有 wire 或 reg 的赋值,改写了 wire 或 reg 型变量的当前值。

与过程赋值不同的是,过程连续赋值的表达式能被连续的驱动到 wire 或 reg 型变量中,即过程连续赋值发生作用时,右端表达式中任意操作数的变化都会引起过程连续赋值语句的重新执行。

过程连续性赋值主要有 2 种,assign-deassign 和 force-release。

assign, deassign

assign(过程赋值操作)与 deassign (取消过程赋值操作)表示第一类过程连续赋值语句。赋值对象只能是寄存器或寄存器组,而不能是 wire 型变量。

赋值过程中对寄存器连续赋值,寄存器中的值被保留直到被重新赋值。

force, release

force (强制赋值操作)与 release(取消强制赋值)表示第二类过程连续赋值语句。

使用方法和效果,和 assign 与 deassign 类似,但赋值对象可以是 reg 型变量,也可以是 wire 型变量。

因为是无条件强制赋值,一般多用于交互式调试过程,不要在设计模块中使用。

当 force 作用在寄存器上时,寄存器当前值被覆盖;release 时该寄存器值将继续保留强制赋值时的值。之后,该寄存器的值可以被原有的过程赋值语句改变。

当 force 作用在线网上时,线网值也会被强制赋值。但是,一旦 release 该线网型变量,其值马上变为原有的驱动值。

任务与函数的区别

和函数一样,任务(task)可以用来描述共同的代码段,并在模块内任意位置被调用,让代码更加的直观易读。函数一般用于组合逻辑的各种转换和计算,而任务更像一个过程,不仅能完成函数的功能,还可以包含时序控制逻辑。下面对任务与函数的区别进行概括:


竞争,冒险,书写规范

产生原因

数字电路中,信号传输与状态变换时都会有一定的延时。

在组合逻辑电路中,不同路径的输入信号变化传输到同一点门级电路时,在时间上有先有后,这种先后所形成的时间差称为竞争(Competition)。

由于竞争的存在,输出信号需要经过一段时间才能达到期望状态,过渡时间内可能产生瞬间的错误输出,例如尖峰脉冲。这种现象被称为冒险(Hazard)。

竞争不一定有冒险,但冒险一定会有竞争。

消除方法

对数字电路来说,常见的避免竞争与冒险的方法主要有 4 种。

1)增加滤波电容,滤除窄脉冲

此种方法需要在输出端并联一个小电容,将尖峰脉冲的幅度削弱至门电路阈值以下。

此方法虽然简单,但是会增加输出电压的翻转时间,易破坏波形。

2)修改逻辑,增加冗余项

3)使用时钟同步电路,利用触发器进行打拍延迟

同步电路信号的变化都发生在时钟边沿。对于触发器的 D 输入端,只要毛刺不出现在时钟的上升沿并且不满足数据的建立和保持时间,就不会对系统造成危害,因此可认为 D 触发器的 D 输入端对毛刺不敏感。 利用此特性,在时钟边沿驱动下,对一个组合逻辑信号进行延迟打拍,可消除竞争冒险。

延迟一拍时钟时,会一定概率的减少竞争冒险的出现。实验表明,最安全的打拍延迟周期是 3 拍,可有效减少竞争冒险的出现。

当然,最终还是需要根据自己的设计需求,对信号进行合理的打拍延迟。

4)采用格雷码计数器

Verilog 书写规范

在编程时多注意以下几点,也可以避免大多数的竞争与冒险问题。

1)时序电路建模时,用非阻塞赋值。

2)组合逻辑建模时,用阻塞赋值。

3)在同一个 always 块中建立时序和组合逻辑模型时,用非阻塞赋值。

4)在同一个 always 块中不要既使用阻塞赋值又使用非阻塞赋值。

5)不要在多个 always 块中为同一个变量赋值。

6)避免 latch 产生。

触发器,锁存器

Latch 的含义

锁存器(Latch),是电平触发的存储单元,数据存储的动作取决于输入时钟(或者使能)信号的电平值。仅当锁存器处于使能状态时,输出才会随着数据输入发生变化。

当电平信号无效时,输出信号随输入信号变化,就像通过了缓冲器;当电平有效时,输出信号被锁存。激励信号的任何变化,都将直接引起锁存器输出状态的改变,很有可能会因为瞬态特性不稳定而产生振荡现象。


触发器(flip-flop),是边沿敏感的存储单元,数据存储的动作(状态转换)由某一信号的上升沿或者下降沿进行同步的(限制存储单元状态转换在一个很短的时间内)。


寄存器(register),在 Verilog 中用来暂时存放参与运算的数据和运算结果的变量。一个变量声明为寄存器时,它既可以被综合成触发器,也可能被综合成 Latch,甚至是 wire 型变量。但是大多数情况下我们希望它被综合成触发器,但是有时候由于代码书写问题,它会被综合成不期望的 Latch 结构。

Latch 的主要危害有:

1)输入状态可能多次变化,容易产生毛刺,增加了下一级电路的不确定性;

2)在大部分 FPGA 的资源中,可能需要比触发器更多的资源去实现 Latch 结构;

3)锁存器的出现使得静态时序分析变得更加复杂。

Latch 多用于门控时钟(clock gating)的控制,一般设计时,我们应当避免 Latch 的产生。

if 结构不完整

case 结构不完整

原信号赋值或判断

敏感信号列表不完整

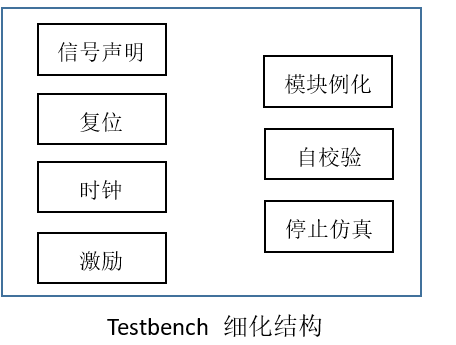

testbench 结构划分


testbench 具体分析

1)信号声明

testbench 模块声明时,一般不需要声明端口。因为激励信号一般都在 testbench 模块内部,没有外部信号。

声明的变量应该能全部对应被测试模块的端口。当然,变量不一定要与被测试模块端口名字一样。但是被测试模块输入端对应的变量应该声明为 reg 型,如 clk,rstn 等,输出端对应的变量应该声明为 wire 型,如 dout,dout_en。

2)时钟生成

3)复位生成

复位逻辑比较简单,一般赋初值为 0,再经过一段小延迟后,复位为 1 即可。

4)激励部分

激励部分该产生怎样的输入信号,是根据被测模块的需要来设计的。

5)模块例化

6)自校验

7)结束仿真
